製品

LPMS レーザーパワー測定

概要 | 測定項目 | システム構成 | システム仕様

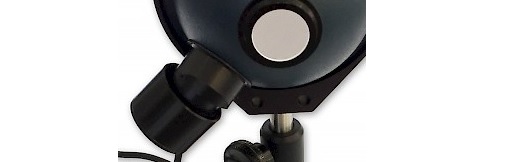

概要

VCSELベースのLIDARや顔認証システムなどの様々なアプリケーションでは、レーザーのパワー、スペクトル、時間的パルス形状を含む複数の特性を同時に評価する必要性が生じます。 CWまたはパルス光源を正確に測定するという課題に対処することは、非常に複雑な場合があります。 Labsphereの積分球レーザーパワー測定器は、これらの問題を克服するための効果的なソリューションを提供します。
対象レーザーのパワーレベルによる積分球のサイズとコーティング、また対象レーザーの波長によって検出器、校正のオプションを提供します。 システムの校正はNISTトレーサブルです。  ProductSheetはこちら(PDF)

  • 照射角や変更に関係なくレーザーのパワー測定が可能
  • 積分球の使用により減衰されるのでセンサの飽和が回避
  • 予備ポートを使用すれば、スペクトルモニタリングまたは測定波長範囲拡張が可能
  • ディテクタのアクティブエリアの不均一な高等性のエラーを軽減

▲このページのトップに戻る



測定項目

  • 平均放射パワー(CW)
  • 平均ピーク放射パワー(Pulse)
  • 検出器のサンプリングレート(Hz)
  • レーザーパワー密度W/cm2 ※ビーム面積のインプット要
  • 最大パワー(CW)
  • 最小パワー(CW)
  • ピーク放射パワー(Pulse)
  • パルス幅/パルス持続間隔
  • 放射パワー範囲(CW)
  • 放射パワー(W)
  • 繰り返し率/周波数(Pulse)
  • 標準僅差(CW)
  • 総パルス数
  • 波長(レーザー出力と校正データテーブルに基づいてユーザーが選択)

▲このページのトップに戻る

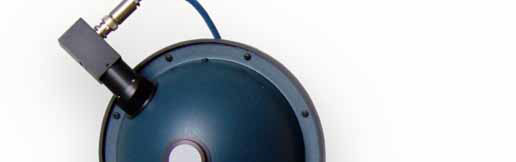

システム構成

  • 積分球: 2、4、6インチ
  • 検出器: Si、InGaAs
  • パワーメータ: LFPA-8-1CH(CW用)、LFPM-200K-2CH(Pulse用)
  • 反射材:スペクトラロン、スペクトラフレクト

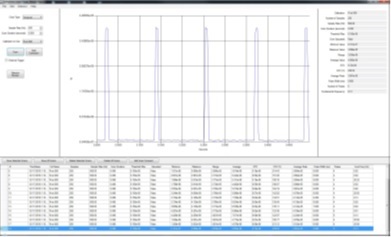

  • ソフトウエア



パワーメータ

  • LFPA-8-1CH: シングルチャンネルパワーメータ(CW用) 詳細仕様はこちら(PDF)
    低ノイズ(0.2pA)
    高ダイナミックレンジ
    pA〜mAまでの測定可能
    高ADC分解能(16bit)
    USBポート給電

  • LFPM-200K-2CH: デュアルチャンネルパワーメータ(Pulse用) 詳細仕様はこちら(PDF)
    高速測定(200kHz max)
    外部トリガによる同期測定
    高ダイナミックレンジ(10E6)
    高ADC分解能(16bit)
    USBポート給電















▲このページのトップに戻る



システム仕様

VIS-NIR 低出力レーザー向け

型式 LPM-020-SF-SDA-PMC LPM-040-SF-SDA-PMC LPM-060-SF-SDA-PMC
コーティング スペクトラフレクト スペクトラフレクト スペクトラフレクト
積分球サイズ 2インチ 4インチ 6インチ
入射ポートサイズ 0.5インチ 1.0インチ 1.0インチ
最大ビーム角 +/-40°×+/-60° +/-40°×+/-60° +/-40°×+/-60°
ディテクタポートサイズ 0.5インチ×2ポート 0.5インチ×2ポート 0.5インチ×2ポート
ディテクタ シリコン シリコン シリコン
ディテクタケーブル BNCケーブル/3m BNCケーブル/3m BNCケーブル/3m
測定範囲
※校正データは10nm毎
350〜1100nm 350〜1100nm 350〜1100nm
積分球時定数 〜4nS 〜7nS 〜11nS
ピーク感度 975nm 975nm 975nm
分光感度(A/W) 6.19E-5@975nm 7.64E-5@975nm 8.83E-6@975nm
不確実性 350〜380nm:<9%
390-470nm:<2%
480-950nm:<0.5%
960-1100nm:<3%
350〜380nm:<9%
390-470nm:<2%
480-950nm:<0.5%
960-1100nm:<3%
350〜380nm:<9%
390-470nm:<2%
480-950nm:<0.5%
960-1100nm:<3%
測定パワー 1.8nW〜1.8W
@975nm
7.0nW〜7W
@975nm
16nW〜16W
@975nm

VIS-NIR 中出力レーザー向け

型式 LPM-020-SL-SDA-PMC LPM-040-SL-SDA-PMC LPM-060-SL-SDA-PMC
コーティング スペクトラロン スペクトラロン スペクトラロン
積分球サイズ 2インチ 3.3インチ 5.3インチ
入射ポートサイズ 0.5インチ 1.0インチ 1.0インチ
最大ビーム角 +/-40°×+/-60° +/-40°×+/-60° +/-40°×+/-60°
ディテクタポートサイズ 0.5インチ×2ポート 0.5インチ×2ポート 0.5インチ×2ポート
ディテクタ シリコン シリコン シリコン
ディテクタケーブル BNCケーブル/3m BNCケーブル/3m BNCケーブル/3m
測定範囲
※校正データは10nm毎
350〜1100nm 350〜1100nm 350〜1100nm
積分球時定数 〜11nS 〜22nS 〜34nS
ピーク感度 975nm 975nm 975nm
分光感度(A/W) 2.17E-5@975nm 7.96E-6@975nm 3.98E-6@975nm
不確実性 350〜380nm:<9%
390-470nm:<2%
480-950nm:<0.5%
960-1100nm:<3%
350〜380nm:<9%
390-470nm:<2%
480-950nm:<0.5%
960-1100nm:<3%
350〜380nm:<9%
390-470nm:<2%
480-950nm:<0.5%
960-1100nm:<3%
測定パワー 10nW〜10W
@975nm
28nW〜28W
@975nm
20nW〜20W
@975nm

NIR 低出力レーザー向け

型式 LPM-020-SF-IDA-PMC LPM-040-SF-IDA-PMC LPM-060-SF-IDA-PMC
コーティング スペクトラフレクト スペクトラフレクト スペクトラフレクト
積分球サイズ 2インチ 4インチ 6インチ
入射ポートサイズ 0.5インチ 1.0インチ 1.0インチ
最大ビーム角 +/-40°×+/-60° +/-40°×+/-60° +/-40°×+/-60°
ディテクタポートサイズ 0.5インチ×2ポート 0.5インチ×2ポート 0.5インチ×2ポート
ディテクタ InGaAs InGaAs InGaAs
ディテクタケーブル BNCケーブル/3m BNCケーブル/3m BNCケーブル/3m
測定範囲
※校正データは10nm毎
900〜1700nm 900〜1700nm 900〜1700nm
積分球時定数 〜4nS 〜7nS 〜11nS
ピーク感度 1300nm 1300nm 1300nm
分光感度(A/W) 9.43E-5@1300nm 1.87E-5@1300nm 1.05E-5@1300nm
不確実性 900〜960nm:+/-2.8%
970-1700nm:+/-3.6%
900〜960nm:+/-2.8%
970-1700nm:+/-3.6%
900〜960nm:+/-2.8%
970-1700nm:+/-3.6%
測定パワー 10nW〜10W
@1300nm
50nW〜50W
@1300nm
100nW〜100W
@1300nm

NIR 中出力レーザー向け

型式 LPM-020-SL-IDA-PMC LPM-040-SL-IDA-PMC LPM-060-SL-IDA-PMC
コーティング スペクトラロン スペクトラロン スペクトラロン
積分球サイズ 2インチ 3.3インチ 5.3インチ
入射ポートサイズ 0.5インチ 1.0インチ 1.0インチ
最大ビーム角 +/-40°×+/-60° +/-40°×+/-60° +/-40°×+/-60°
ディテクタポートサイズ 0.5インチ×2ポート 0.5インチ×2ポート 0.5インチ×2ポート
ディテクタ InGaAs InGaAs InGaAs
ディテクタケーブル BNCケーブル/3m BNCケーブル/3m BNCケーブル/3m
測定範囲
※校正データは10nm毎
900〜1700nm 900〜1700nm 900〜1700nm
積分球時定数 〜11nS 〜22nS 〜34nS
ピーク感度 1600nm 1600nm 1600nm
分光感度(A/W) 9.43E-5@1600nm 1.87E-5@1600nm 1.05E-5@1600nm
不確実性 900〜960nm:+/-2.8%
970-1700nm:+/-3.6%
900〜960nm:+/-2.8%
970-1700nm:+/-3.6%
900〜960nm:+/-2.8%
970-1700nm:+/-3.6%
測定パワー 40nW〜40W
@1300nm
109nW〜109W
@1300nm
50nW〜50W
@1300nm

▲このページのトップに戻る
